TYPEB101AF

B101AF-Coil



 ＴＹＰＥ Ｂ１０１ＡＦ（販売終了品）

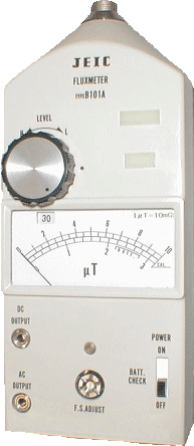

　フラックスメーター(交流磁束密度計)

 概要

このフラックスメータはサーチコイルを用いて空中の交流磁束密度を測定し指示するものです。
測定範囲はダイヤルで替えることができます。
また、別に出力端子を備えており、ブラウン管オシロスコープで波形観測を行ったり、周波数分析を行うことなどに利用できます。
構造は小型・軽量で携帯に便利です。
測定は片手でサーチコイル、片手で指示部を持って操作できます。

 仕様

測定範囲 ７レンジ　ロータリースイッチ切り替え
０．０１　～　０．１μＴ
０．０２　～　０．３μＴ
　０．１　～　　　１μＴ
　０．２　～　　　３μＴ
　　　１　～　　１０μＴ
　　　２　～　　３０μＴ
　　１０　～　１００μＴ
　　　　　　　　　　　　　　　※１μＴ＝１０ｍＧ
周波数範囲 ２０～２ｋHz
精度

３％以下
検波方式 実効値
出力端子

フルスケール開放電圧
ＡＣ　ＯＵＴＰＵＴ
　　　　　：２．４Ｖｒｍｓ±１０％
　　　　　：出力インピーダンス　６００Ω
　　　　　：負荷インピーダンス　５ｋΩ以上
ＤＣ　ＯＵＴＰＵＴ
　　　　　：１．８Ｖ±１０％
　　　　　：出力インピーダンス　５１ｋΩ
　　　　　：負荷インピーダンス　１ＭΩ以上

校正 内蔵発振器による電気校正
電源

電池(006P)２本
(AC100V:ACアダプタ－：オプション)
外形寸法 ８０（Ｗ）×２３０（Ｈ）×７０（Ｄ）ｍｍ
重量

本体：約５００ｇ　サーチコイル：１７０ｇ

＜ＰＤＦカタログ＞
